CS7106K

芯片描述

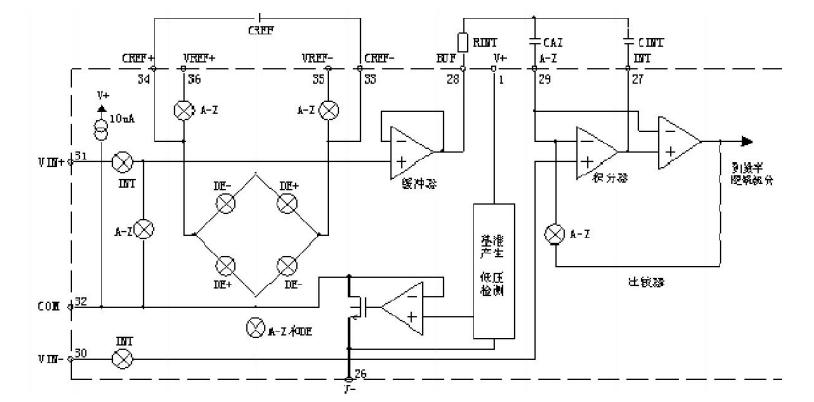

CS7106K 是具有直接驅動 LCD 功能的 3 位半 A/D 轉換電路。包含七段譯碼器、顯示驅動器、參考源和時鐘系統。芯片內部集成了精密帶隙基準源，有輸入阻抗高、低溫漂、外圍元件少、抗干擾能力強等優點。單片電路就可實現整個數字表頭的功能。CS7106K 可以組裝成各種體積小、重量輕、便于攜帶的數字儀表，也可用于數控系統。

芯片特點

○	內部自動調零，各量程零輸入時，讀數均為零	○	差動輸入和參考源，輸入阻抗高
○	可直接驅動 LCD	○	內部噪聲低（<15 Vp-p），顯示穩定
○	輸入電流低（1pA）	○	低功耗（10mW）
○	內置精密帶隙基準源，溫度漂移低。	○	自動極性識別，在零附近也能正確反映極性。
○	通過內部模擬開關實現自動調零和自動極性顯示	○	整機組裝方便，所需外圍元件少
