CS7125

芯片描述

CS7125 是具有直接驅動 LCD 功能的 3 位半 A/D 轉換電路。包含七段譯碼器、顯示驅動器、參考源、內部時鐘發生器。芯片內部集成了精密帶隙基準源，有輸入阻抗高、低溫漂、外圍元件少、抗干擾能力強等優點。單片電路就可實現整個數字表頭的功能。
用 CS7125 可組裝 3V 電池供電的數字表頭和數字萬用表，是替代 9V 電源產品 CS7106的升級產品。CS7125 支持通斷測試報警功能，為適應國際和國內數字多用表 2009年新的技術標準，CS7125 在高壓測量狀態下輸出特定的溢出顯示，用戶可以選擇250/400/500/600/700/750/1000/2000 檔位溢出指示。CS7125 可以組裝成各種體積小、重量輕、便于攜帶的數字儀表，也可用于數控系統。

芯片特點

○ 完全兼容 CS7124 功能   ○ 具有通斷測試報警功能
○ 具有背光鎖定功能（CTRL 懸空為邊沿觸發，CTRL 接電源為電平觸發）   ○ 具有數據保持功能（CTRL 懸空為邊沿觸發，CTRL 接電源為電平觸發）
○ 內部集成蜂鳴器驅動電路，支持蜂鳴報警功能   ○ 250/400/500/600/700/750/1000/2000 檔位溢出指示
○ 典型封裝形式：QFP44/LQFP48/DIE

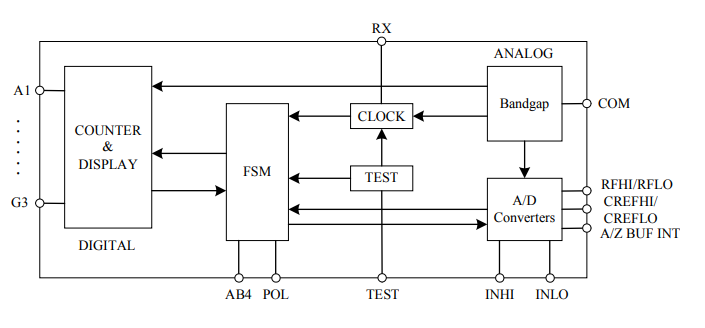

芯片框圖
