SF1623

芯片描述

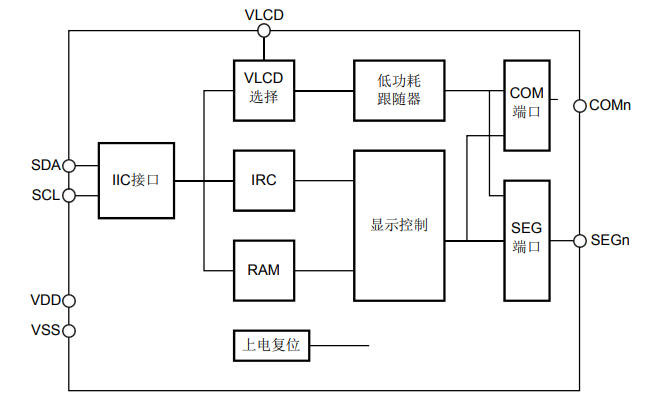

SF1623是一款標準I2C接口通訊LCD控制/驅動芯片。該芯片提供1/4占空比和1/8占空比兩種顯示模式。1/4占空比模式多驅動224點（56×4），1/8占空比模式多驅動416點（52×8）。SF1623內置時鐘發生器、LCD偏置電壓產生模塊和LCD驅動電壓跟隨器以及標準的I2C接口。

芯片特點

○	工作電壓：2.4～5.5V	○	標準I2C總線接口
○	低功耗	○	多種閃爍模式
○	讀/寫地址自動增加	○	內部32kHz RC振蕩器
○	16級VLCD電壓可調	○	顯示模式： 56×4模式：56 SEG×4 COM 52×8模式：52 SEG×8 COM
○	偏置電壓：1/3或1/4；占空比：1/4或1/8	○	52×8 位顯示數據寄存器
○	帶電壓跟隨器的內部LCD偏置發生器	○	可通過外置電阻調整LCD驅動電壓
○	封裝形式：LQFP48/LQFP64
