芯片描述
芯片特點
| ○ | 8位精簡指令集，共有66個指令 | ○ | 2.2V~3.6V工作電壓范圍，-40℃~85℃工作溫度范圍 | |
| ○ |
外部石英震蕩器及內部高精度RC震蕩器，6種CPU工作時脈切換選擇，可讓使用者達到省電規劃 運行模式300uA@2MHz 待機模式3uA@32KHz 休眠模式1uA |
○ | 4KWord OTP（One Time Programmable）Type程式存儲器，256Byte數據存儲器 | |
| ○ | 掉電和看門狗定時器，可防止CPU進入死機模式 | ○ |
18bit全差動輸入ΣΔADC模擬數字轉換器 內置PGA（Programmable Gain Amplifier），有1/4、1/2、1…128倍10種輸入信號放大倍率選擇 內置高阻抗輸入緩沖器（32以上輸入倍率不適用） 內置絕對溫度傳感器 |
|
| ○ | 超低輸入噪聲（＜1uVpp）運算放大器，可提供高輸出阻抗小信號的放大及小電流的電壓轉換 | ○ | 1.0V的內部模擬電路共地電壓源，具有Push-Pull驅動能力，可提供傳感器驅動電壓 | |
| ○ | LVD低電壓檢測功能具14段檢測電壓設置與外部輸入電壓檢測功能 | ○ | 模擬電壓源VDDA可選擇4種不同輸出電壓，具有10mA穩壓電源輸出能力 | |
| ○ |
4×20 LCD液晶驅動器 Static、1/2、1/3、1/4 Duty及1/3 Bias軟件選擇 內置電荷泵穩壓線路，提供4種LCD偏壓 |
○ | 8位定時器A | |
| ○ | 16位定時器B，具有捕捉/比較功能 | ○ | 8位定時器C，具有PWM/PFD波形產生功能 | |
| ○ | 串行通訊SPI | ○ | 支持6級堆棧 |

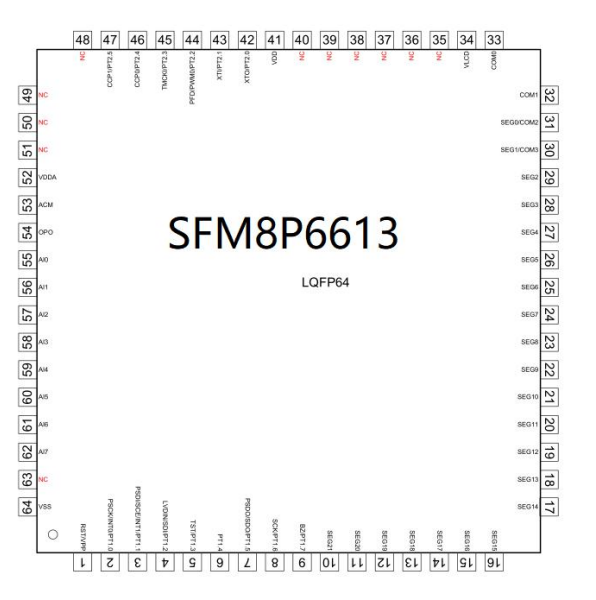

芯片框圖
