芯片描述
芯片特點
| ○ | 2.4V~3.6V 工作電壓范圍；-40~85℃工作溫度范圍 | ○ |
內部高精度 RC、低功耗 RC，支持外部晶振，不同工作模式選擇 運行模式1：<2mA@CRY 8MHz @CPU 8MHz 運行模式2：<550μA@RC 4MHz @CPU 4MHz 運行模式3：<300μA@RC 4MHz @CPU 2MHz 休眠模式：<1.2μA |
|
| ○ | 6k Words OTP Type 程序存儲器，256 Bytes 數據存儲器 | ○ | 掉電檢測及 WDT，可防止 CPU 進入死循環 | |
| ○ |
高解析度ΣΔADC 模數轉換器 零輸入電壓，零輸出電壓；高輸入阻抗；內置絕對溫度檢測器 |
○ | 1.2V 內部模擬電路共地電壓源 | |
| ○ | LVD 低電壓檢測功能，14 段檢測電壓設置與外部輸入電壓檢測功能 | ○ |
可編程多功能網絡 電壓/電阻/電容換擋測量，定電壓/定電流輸出，元件可自校正，元件正負極性判別 |
|
| ○ |
4×15 LCD 液晶驅動器 Static、1/2、1/3、1/4 Duty 及 1/3 Bias 內置 Charge Pump 穩壓線路，可提供 4 種 LCD 偏壓 |
○ | 8-bit Timer A：8-bit Timer C 具有 PWM/PFM 波形產生功能 | |
| ○ |
多功能比較器 具有遲滯與 Latch 功能，可降低 glitch；可程序化設定比較電壓；可作為短路測試，頻率測量或電容充放電頻率測量 |
○ | 模擬電壓源 VDDA 可選擇 4 種輸出電壓，具有 10mA 穩壓電壓源輸出能力 | |
| ○ | UART 模組； | ○ | 支持 6 級堆棧； |

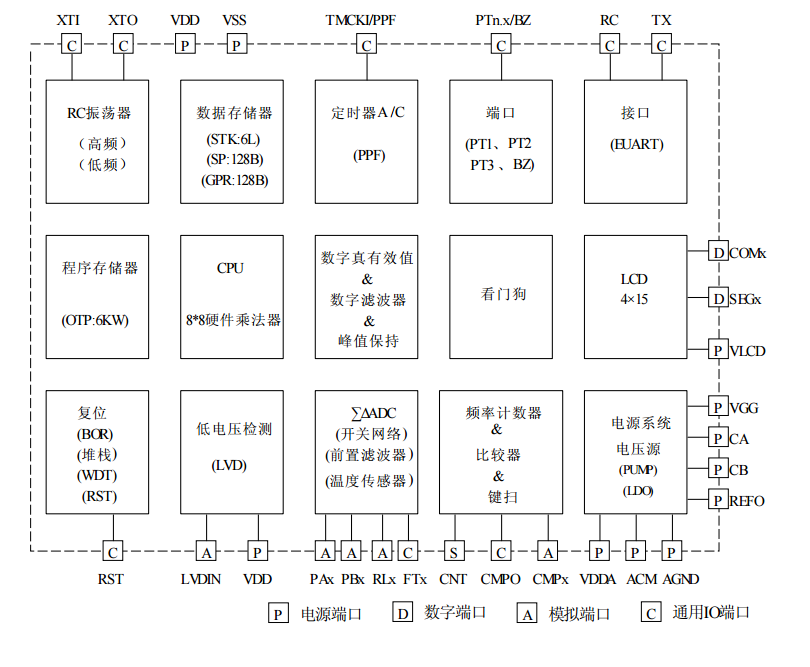

芯片框圖
