芯片描述
芯片特點
○ |
2.4V~3.6V 工作電壓范圍 -40~85℃ 工作溫度范圍 |
○ |
內部高精度 RC、低功耗 RC,支持外部晶振,不同工作模式選擇 運行模式1:<2mA@CRY 8MHz @CPU 8MHz 運行模式2:<550μA@RC 4MHz @CPU 4MHz 運行模式3:<300μA@RC 4MHz @CPU 2MHz 休眠模式:<1.2μA |
|
○ | 6k Words OTP Type 程序存儲器,256 Bytes 數據存儲器 | ○ | 掉電檢測及 WDT,可防止 CPU 進入死循環 | |
○ |
高解析度ΣΔADC 模數轉換器 零輸入電壓,零輸出電壓;高輸入阻抗;內置絕對溫度檢測器 |
○ | 1.2V 內部模擬電路共地電壓源 | |
○ | LVD 低電壓檢測功能,14 段檢測電壓設置與外部輸入電壓檢測功能 | ○ |
可編程多功能網絡
電壓/電阻/電容換擋測量,定電壓/定電流輸出,元件可自校正,元件正負極性判別 |
|
○ |
4×15 LCD 液晶驅動器 Static、1/2、1/3、1/4 Duty 及 1/3 Bias 內置 Charge Pump 穩壓線路,可提供 4 種 LCD 偏壓 |
○ | 8-bit Timer A:8-bit Timer C 具有 PWM/PFM 波形產生功能 | |
○ |
多功能比較器
具有遲滯與 Latch 功能,可降低 glitch;可程序化設定比較電壓;可作為短路測試,頻率測量或電容充放電頻率測量 |
○ | 模擬電壓源 VDDA 可選擇 4 種輸出電壓,具有 10mA 穩壓電壓源輸出能力 | |
○ | UART 模組 | ○ | 支持 6 級堆棧 |

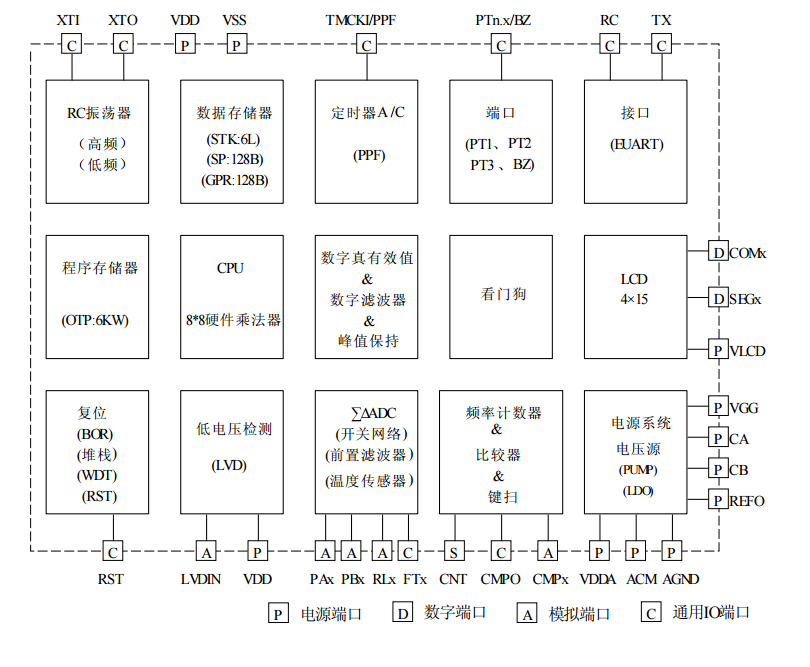

芯片框圖
